HSG型工程用液壓缸是雙作用單活塞桿缸，主要用于各種工程機械、起重機械及礦山機械等的液壓傳動。

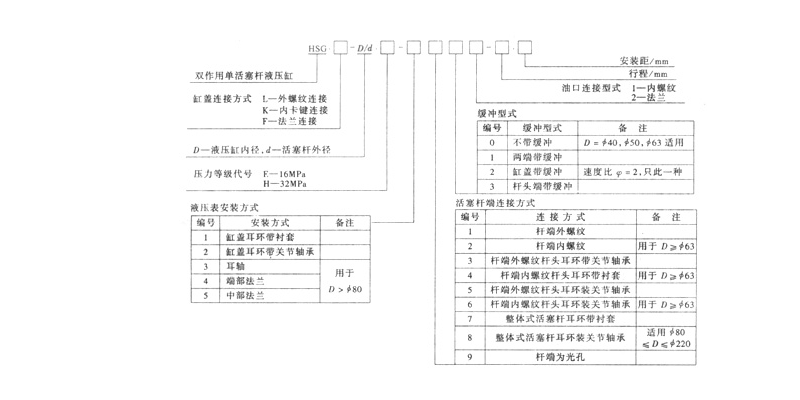

1、型號意義
2、基本參數
HSG型工程用液壓缸基本參數
| 缸徑 /mm |
活塞桿直徑/mm |
額定工作壓力16MPa |
最大行程/mm |
|||||||
| 速度比ψ |
推力/N |
拉力/N |
速度比ψ |
|||||||
| 速度比ψ |
||||||||||
| 1.33 |
1.46 |
2 |
1.33 |
1.46 |
2 |
1.33 |
1.46 |
2 |
||
| 40 50 63 80 (90) 100 (110) 125 (140) 150 160 (180) 200 (220) 250 320 |
20 25 32 40 45 50 (55) 63 70 (75) 80 90 100 110 125 — |
22 28 (35) 45 50 (55) 63 70 80 (85) 90 100 110 125 140 180 |
25▲ 32▲ 45 (55) 63 70 80 90 100 (105) 110 125 140 160 180 220 |
20100 31420 49880 80430 101790 125660 152050 196350 246300 282740 321700 407150 502660 608210 785400 1286800 |
15080 23560 37010 60320 76340 94250 114040 146470 184730 212060 241270 305360 376990 456160 589050 — |
14020 21560 34480 54980 70370 87650 102180 134770 165880 191950 219910 281490 350600 411860 539100 879650 |
12250 18550 24430 42410 51910 64090 71630 94560 120640 144200 169650 210800 256350 286510 378250 678590 |
320 |
400 |
480 600 750 950 1080 1200 1320 1500 1680 1800 1900 2150 2400 2640 3000 — |
3、技術性能
額定工作壓力：16MPa 允許工作壓力：21MPa
工作介質：礦物油 水一乙二醇等其它介質
速比：1.33；1.46；2 工作溫度：—40℃～＋80℃
