Y-HG系列液壓缸

Y-HG系列液壓缸介紹	油缸基本安裝形式	Y-HG系列液壓缸前圓法蘭連接	Y-HG系列液壓缸后圓法蘭連接
Y-HG系列液壓缸前長方法蘭連接	Y-HG系列液壓缸后長方法蘭連接	Y-HG系列液壓缸前方法蘭連接	Y-HG系列液壓缸后方法蘭連接
Y-HG系列液壓缸尾部單耳環連接	Y-HG系列液壓缸軸向腳架連接	Y-HG系列液壓缸前端鉸軸連接	Y-HG系列液壓缸后端鉸軸連接
Y-HG系列液壓缸中間鉸軸連接	頭部耳環裝配圖

Y-HG系列液壓缸介紹

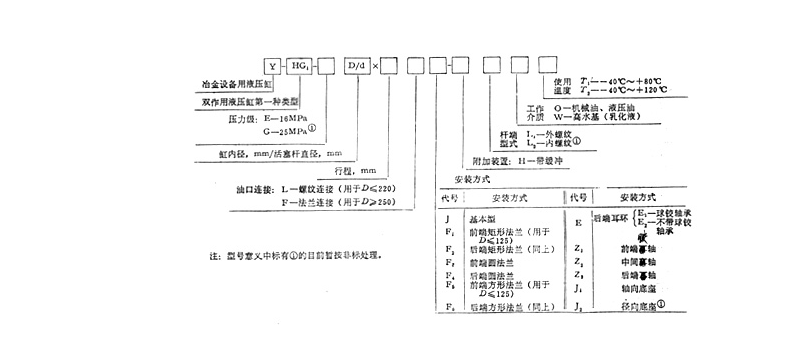

1、型號意義

2、基本參數

D	40		50		63		80		90		100		110		125		140		150
d S₁S₂S₃S₄S₅S₆	22 540 115 190 90 140 350	28 960 260 420 170 290 650	28 730 180 300 130 210 480	36 1360 390 620 240 430 920	36 990 260 430 180 290 560	45 1640 490 750 300 520 1120	45 1240 330 550 230 370 830	56 1990 600 920 360 640 1360	50 1370 370 600 250 450 910	63 2080 620 960 380 660 1420	56 1550 420 680 280 470 1040	70 2320 700 1070 420 740 1580	63 1700 470 760 310 520 1140	80 2660 800 1240 480 860 1830	70 1850 520 830 340 570 1250	90 2980 920 1390 540 970 2050	80 2150 620 970 390 670 1460	100 3130 970 1460 560 1020 2150	85 2280 660 1030 410 720 1550	105 3160 990 1500 580 1040 2200

160		180		200		220		250		280		320
90 2330 670 1050 420 730 1580	110 3210 1000 1510 590 1050 2220	100 2560 740 1160 470 800 1740	125 3610 1110 1680 650 1170 2480	110 2780 800 1250 510 870 1880	140 4120 1270 1920 740 1340 2830	125 3240 940 1470 590 1020 2210	160 4660 1440 2180 840 1520 3210	140 3590 1040 1630 650 1130 2440	180 4860 1490 2270 880 1580 3340	160 3810 1100 1720 690 1190 2580	200 5210 1590 2420 940 1690 3570	280 4600 1350 2100 840 1460 3130	220 5800 1780 2700 1050 1880 3980

注：1.表中*符號為ISO8020/1標準缸徑d，請優先選用。
　　2.表中油口尺寸根據活塞油口最高流速v₆取5m/s而定。缸徑D≥250油口采用對開式法蘭結構。
　　3.表中最大行程數字是按穩定性計算的最大行程，超出此表范圍均為非標準，需設計者自行保證穩定性。
　　4.表中S₁～S₆為在額定壓力下各種安裝形式的允許最大行程：
　　S₁—頭部法蘭湖軸向腳架安裝，桿端帶耳環；
　　S₂—頭部法蘭湖軸向腳架安裝，桿端不帶耳環；
　　S₃—尾部法蘭安裝，桿端帶耳環；
　　S₄—尾部法蘭安裝，桿端不帶耳環；
　　S₅—尾部銷軸或尾部單耳環安裝，桿端帶耳環；
　　S₆—頭部銷軸安裝，桿端帶耳環；
　　S₇—中間銷軸安裝，桿端帶耳環；

3、技術性能

　　額定工作壓力：16MPa　　　允許工作壓力：25MPa
　　工作介質：液壓油機械油、乳化液等其它介質
　　速比：1.46　　　　　　　工作溫度：—40℃～＋80℃

缸徑 D	速比 ψ	桿徑 mm	推力 P1,N	拉力 P2,N	重量kg (L=0)	S每增加 10mm重量增加，kg
40	1.46	22	20100	14000	3.9	0.111
40	2	28	20100	10200	3.85	0.129
50	1.46	28	31400	21500	6.74	0.142
50	2	36	31400	15100	6.76	0.174
63	1.46	36	49800	33500	8.5	0.234
63	2	45	49800	24400	9.78	0.234
80	1.46	45	80400	54900	16.82	0.295
80	2	56	80400	41000	18.3	0.36
90	1.46	50	101700	70300	19.3	0.41
90	2	63	101700	51900	23.43	0.37
100	1.46	56	125600	86200	33.1	0.51
100	2	70	125600	64000	31.6	0.48
110	1.46	63	152000	10200	41.48	0.52
110	2	80	152000	71600	40	0.6
125	1.46	70	196000	134700	51	0.46
125	2	90	196000	94500	52.48	0.6
140	1.46	80	246300	165800	64.8	0.79
140	2	100	246300	120600	67	0.83
150	1.46	85	282700	191900	81.3	0.89
150	2	105	282700	144200	83.43	0.95
160	1.46	90	321700	219900	133.29	1.04
160	2	110	321700	169600	131.69	1.05
180	1.46	100	407100	281400	102.66	1.32
180	2	125	407100	210800	130.94	1.36
200	1.46	110	502600	350600	181.75	1.53
200	2	140	502600	256300	183.23	1.7
220	1.46	125	608200	411800	240	2.25
220	2	160	608200	306300	259	2.33
250	1.46	140	785400	539000	321	2.5
250	2	180	785400	378200	406.58	2.5
280	1.46	160	985200	683300	484.5	2.67
280	2	200	985200	482500	534.3	2.87
320	1.46	180	1286800	879600	745.5	2.8
320	2	220	1286800	679600	797.2	3.1
